外濾式筒型過濾機

產品簡介：一款傳統的外濾式真空過濾設備。

處理能力：3～50m<sup>2</sup>

產品改進：筒體轉速無級可調

優勢特點:

GW型圓筒外濾式過濾機，是普通型過濾機，通過調整電機轉數實現無級變速，具有結構簡單、價格低、使用方便、維護量小、易損件少等優點。

24小時服務熱線 15311826765

如果您有任何的問題，請通過以下方式聯系我們，我們將給您更多更好的協助！

在線留言

在線咨詢

產品簡介

主要用于過濾粒度細、要求產品含水分低的有色金屬和非金屬精礦，以及浮選精煤等的脫水，也可用于不易沉淀懸浮液的固-液分離，廣泛用于選礦、冶金、化工、造紙等部門。

產品結構

外濾式筒形真空過濾機主要由筒體、傳動機構、分配頭、主軸承、攪拌器、礦漿槽、刮板和繞線機構等構成。

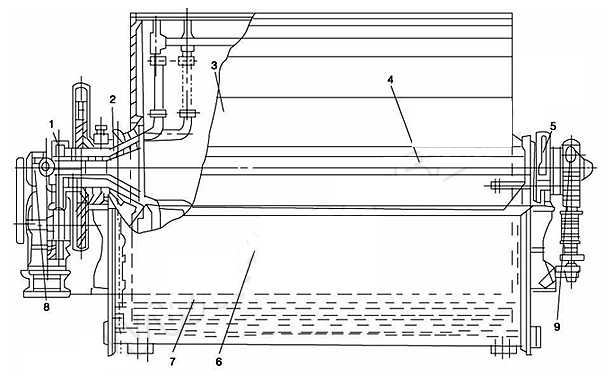

1. 一左、右分配頭；2. 喉管；3. 筒體；4. 刮板；5. 主軸承；6. 礦漿槽；7. 攪拌器；8. 傳動機構

筒體是過濾機的主體，大型過濾機的筒體用鋼板焊接制成，小規格的采用鑄造筒體，一些老式的過濾機筒體用厚木板做成。筒體的外表面用隔條沿圓周方向分成一定數量的軸向貫通的過濾室，室與室之間嚴格地密封，互不通氣。過濾室里鋪設過濾板，一方面形成通道以便流通濾液；另一方面起著支撐過濾布的作用。

整個筒體外面裹著濾布，為了保證每室之間的密封，濾布用膠條、麻繩或棕繩嵌在隔條的繩槽內。然后再用繞線機構在筒體外面沿軸向以50-80mm的間距纏繞很多道鋼絲，把濾布固定在筒體上。

在筒體的一端有一個喉管，它有與過濾室數量相同的孔道，每個孔道都經過管子分別和對應的一個過濾室接通。傳動機構驅動筒體回轉，并且可以變換幾種速度。

產品FAQ

1、真空過濾機的產生

過濾機是利用多孔性過濾介質，截留液體與固體顆?；旌衔镏械墓腆w顆粒而實現固、液分離的設備。過濾機廣泛應用于化工、石油、制藥、輕工、食品、選礦、煤炭和水處理等部門。

中國古代就已半過濾技術已應用于生產，公元前200年已有植物纖維制作的紙。公元105年，蔡倫改進了造紙法，他在造紙過程中將植物纖維紙漿蕩于致密的細竹簾上，水經竹簾縫隙濾過，一薄層濕紙漿留于竹簾面上，干后即成紙張。

早期的過濾大多為重力過濾，后來采用加壓過濾提高了過濾速度，進而又出現了真空過濾。20世紀初發明的轉鼓真空過濾機實現了過濾操作的連續化。此后，各種類型的連續過濾機相繼出現。

技術參數

型號	過濾面積 (m²)	筒體規格 (mm)	筒體轉速 (r.p.m)	真空計示壓力 KPa	抽氣量 (m³/min.m²)	處理能力 (t/h)	電機 型號	電機 筒體功率 (kw)	電機攪拌器型號	電機 攪拌器功率	重量 (kg)
GW-3	3	φ1068×910	0.156-1.56	60-80	0.5-2	0.8-1.5	YCT132-4B	1.5	XWD0.75 -4-59	0.75	2635
GW-5	5	φ1600×1060	0.156-1.56			1.6-2.4	YCT132-4B	1.5	XWD0.75 -4-59	0.75	3760
GW-8	8	φ2000×1400	0.1-0.6			2.8-3.6	YCT160L-4A	2.2	Y112M-6	2.2	5455
GW-10	10	φ2000×1800				3.0-4.0	YCT160L-4A		Y112M-6	2.2	6017
GW-12	12	φ2000×2000		60-80	0.5-2	3-5	Y112M-6		Y100L-6	1.5	6365
GW-20	20	φ2500×2650	0.14-0.54	60-80	0.5-2	3-8.0	YCT160-4B	3	XWD3 -4-17	3	10600
GW-30	30	φ3350×3000	0.1-0.6			4.5-12	YD160M-8	2.2	XWD3 -4-17	2.2	17200
GW40	40	φ3350×4000				6.0-16	YD160M-6	3.7	XWD4 -4-17	3.7	19500
GW-50	50	φ3350×5000				7.5-20	YD160M-4	5	XWD5.5 -7-59	5.5	21500
