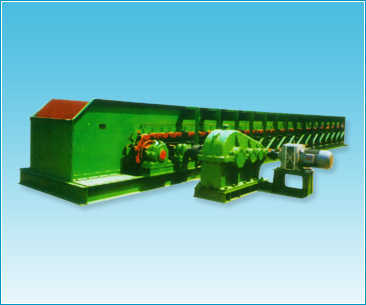

板式給料機

產品簡介：一款抗沖擊、輸送量大的給料機械。

處理能力：15~217m<sup>3</sup>/h

產品改進：采用大速比減速機，調速電動機，取消棘輪機構。

優勢特點:

結構緊湊，質量可靠

用途廣泛，工作效率高

設計一流，技術領先

24小時服務熱線 15311826765

如果您有任何的問題，請通過以下方式聯系我們，我們將給您更多更好的協助！

在線留言

在線咨詢

產品簡介

適用于短距離輸送給料粒度160mm以下的塊狀物料。在礦山、選廠、化工、水泥、建材等部門，廣泛用于從儲料倉往破碎、運輸?shù)葯C(jī)械作均勻連續給料。可水平安裝，也可傾斜安裝，其最大向上傾角20度。一般適用于運輸松散密度小于1200kg/m3、塊重小于140kg、溫度350℃以下的物料。

工作原理

產品結構

板式給料機

板式給料機分為輕型、中型、重型3種。

常用板式給料機為中型和重型。中型和重型板式給料機主要由以下若干部件組成：

1、傳動裝置：傳動裝置包括電動機、減速機、聯軸器等。 2、頭輪裝置包括頭部機座、主動軸、鏈輪、傳動軸、前機架等。 3、鏈條 4、鏈板 5、尾輪裝置：包括鏈輪、后機架、拉緊裝置等。 6、支承與攔板 7、中間架

產品FAQ

1、給料機的結構應保證：

(1)維護保養簡單，修理裝拆方便；

(2)易損件互換性能好；

(3)輸送槽具有足夠的剛性，能承受料倉物料所施的壓力和提高抗熱變形能力；

(4)給料機在運行區段不允許撒料，在卸料時不允許物料落入輸送槽的回程段中；

(5)傳動裝置的布置型式將給料機的橫向尺寸減至最?。?

(6)尾部拉緊裝置便于調整和緊固；

(7)能夠安裝防止輸送鏈逆轉的制動裝置。

技術參數

型號	鏈板			給料粒度	生產能力(m³/h)	電動機		外形尺寸長寬高	重量
型號	寬度	鏈輪中心距離	速度(m/s)	給料粒度	生產能力(m³/h)	型號	功率	外形尺寸長寬高	重量
GBH80-22	800	2200	0.025-1.5	≤300	15-91	Y132M-4	7.5	384028531185	3722
GBH80-4	800	4000	0.025-1.5	≤300	15-91	Y132M-4	7.5	564028261158	4903
GBH100-1.6	1000	1600	0.025-1.5	≤350	22-131	Y160M-6	7.5	324030261235	3561
GBH100-3	1000	3000	0.025-1.5	≤350	22-131	Y160M-6	7.5	464031141235	4584
GBH120-1.8	1200	1800	0.025-1.5	300-400	35-217	Y160M-6	7.5	344033141235	3965
GBH120-2.2	1200	2200	0.025-1.5	300-400	35-217	Y160M-6	7.5	384033141285	4238
GBH120-2.6	1200	2600	0.025-1.5	300-400	35-217	Y160M-6	7.5	424033141285	4572
GBH120-3	1200	3000	0.025-1.5	300-400	35-217	Y160M-6	7.5	464033141285	4866
GBH120-4	1200	4000	0.025-1.5	300-400	35-217	Y160M-6	7.5	564033141285	5706
GBH120-4.5	1200	4500	0.025-1.5	300-400	35-217	Y160M-6	7.5	614033141285	6114
