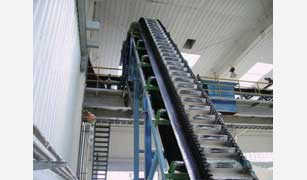

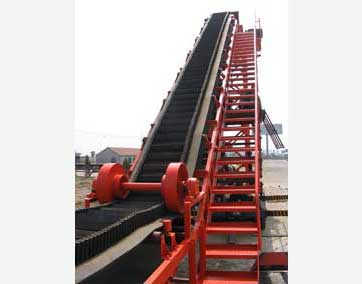

大傾角波狀擋邊帶式輸送機

產品簡介：一款近距離、大傾角輸送物料的帶式輸送機。

處理能力：13-794 m<sup>3</sup>/h

產品改進：采用具有波狀擋邊和橫隔板的輸送帶，傾角可在0-90°范圍任意布置。

優勢特點:

提升高度大

大傾角輸送，節省占地面積，降低設備投資和工程造價

垂直布置時，全封閉設置，密封性能好、灰塵少，環保效果好

大傾角波狀擋邊帶式輸送機廣泛應用于煤炭、冶金、建材、糧食、化工、電力等部門，在井下采礦工程、露天采礦、大型自卸船等方面都有所應用。

大傾角波狀擋邊帶式輸送機結構是在平行橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式“裙邊”，在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形斗，使物料在斗中進行連續輸送。

24小時服務熱線 15311826765

如果您有任何的問題，請通過以下方式聯系我們，我們將給您更多更好的協助！

1、大傾角波狀擋邊帶式輸送機的結構？

波狀擋邊輸送帶、驅動裝置、傳動滾筒、改向滾筒、壓帶輪、托輥、托帶輥、立輥、拍打輪清料裝置、拉緊裝置、機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等構成。

2、大傾角波狀擋邊帶式輸送機的整機布置形式？

為獲得較好的受料和卸料條件，本機采用“Z”形布置形式。即設有上水平段、下水平段和傾斜段，并在下水平段受料，在上水平段卸料。上水平段與傾斜段之間采用凸弧形段機架連接，下水平段與傾斜段之間采用凹弧段機架相連以實現輸送帶的圓滑過渡。

具體如何選用合適的皮帶機請聯系我們，我們的專家會給與您最合適的建議。

項目	帶寬 (mm)	擋邊高度 (mm)	輸送傾角30°	輸送傾角45°	輸送傾角60°	輸送傾角90°
型號	帶寬 (mm)	擋邊高度 (mm)	輸送量(m³/h)	輸送量(m³/h)	輸送量(m³/h)	輸送量(m³/h)
DJ50-8	500	80	46	35	25	13
DJ50-12	500	120	71	57	40	21
DJ65-12	650	120	104	83	58	31
DJ65-16	650	160	120	97	69	37
DJ80-12	800	120	128	102	72	38
DJ80-16		160	157	127	90	48
DJ80-20		200	195	157	112	60
DJ80-24		240	235	195	142	76
DJ100-12	1000	120	172	137	96	51
DJ100-16		160	216	157	124	66
DJ100-20		200	267	216	153	82
DJ100-24		240	327	271	197	106
DJ120-16	1200	160	275	222	158	85
DJ120-20		200	331	267	190	102
DJ120-24		240	419	347	253	136
DJ120-30		300	466	384	278	149
DJ140-20	1400	200	395	318	226	121
DL140-24		240	500	414	302	162
DJ140-30		300	564	465	337	180
DJ140-40		400	794	680	524	281
