水力旋流器

產品簡介：一種漸開線方向給料的旋流器

處理能力：處理能力≤542m<sup>3</sup>/h

產品改進：鑫海水力旋流器采用漸開線給料方式，這種漸開線式給料口有利于增大物料的離心力，提高分級效果，大大減輕進料箱的磨損。鑫海水力旋流器技術手冊

優勢特點:

給料口采用漸開線方向給入物料，曾大了物料的離心力，提高了分級效果也減輕了進料箱的磨損。

采用漸開線方式，可以減輕物料進入旋流器時因突然發散而產生的紊流，漿體在旋流器內部的運行平穩，從而提高旋流器的分離性能，減輕物料對給礦箱的沖擊磨損。

水力旋流器的柱錐段長度比例及溢流管插入深度合理，分級效率更高。

用鑫海耐磨橡膠做內襯，使用壽命可延長2-4倍。

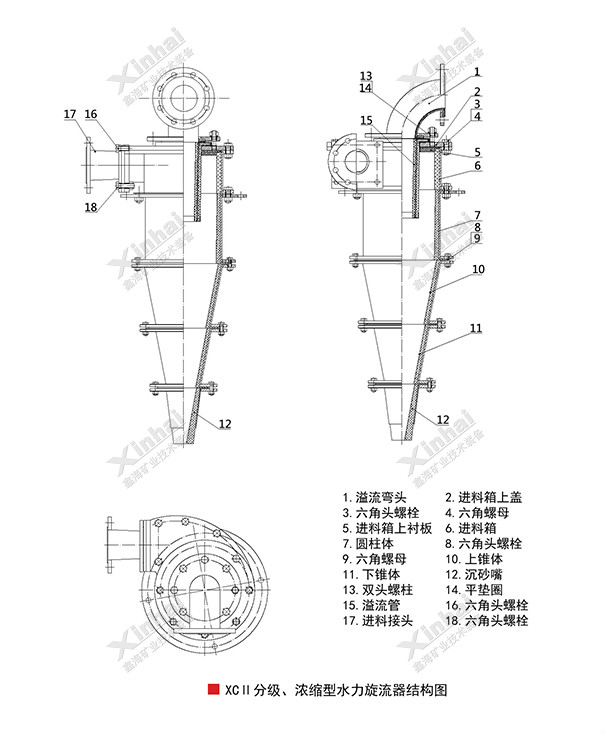

鑫海水力旋流器結構設計，采用多段式柱體復合結構，可根據需要增減柱體高度，若高度增加，溢流細度提高，可達10μm左右；并且每個直徑都有獨特的筒體長度和錐角組合，可在總旋流器長度情況下達到最大的切線速度，從而增大物料的離心力，提高分級效率。

水力旋流器工作原理視頻

24小時服務熱線 15311826765

如果您有任何的問題，請通過以下方式聯系我們，我們將給您更多更好的協助！

在線留言

在線咨詢

產品簡介

鑫海水力旋流器的工作模式包括：分級、濃縮、脫水、脫泥、除砂、洗滌、超細分級等。

工作原理

鑫海水力旋流器的工作原理主要是離心沉降，當待分離的兩相（或三相）混合液以一定壓力從旋流器給料口進入旋流器內后，產生強烈的三維橢圓型強旋轉剪切湍流運動。由于顆粒的密度不同，其受到的離心力、向心浮力、流體曳力等大小不同，受離心沉降作用，大部分粗顆粒（或重相）經旋流器底流口排出，而大部分細顆粒（或輕相）由溢流管排出，從而達到分離分級的目的。

產品FAQ

1、水力旋流器溢流分離效率低什么原因？

(1)進入旋流器的流體流量過小導致旋流器分離效率低

(2)如果旋流器結構部分設計不合理也可能導致分離效率低

(3)旋流器結構設計合理,但在制作加工過程內部有突刺使對流體離心分離造成較大影響從而導致分離效率低

(4)要求濃縮分離的顆粒直徑太細而旋流器無法處理

2、給礦濃度對水力旋流器的影響是什么？

旋流器的給料濃度不能太高也不能太低，需要具體看物料情況。進料濃度越高底流濃度越高，相對溢流濃度也會增高。進料濃度越低，底流濃度也會相應降低，溢流跑粗會減少。

技術參數

旋流器規格	處理能力 (m³ /h)	分級粒度 (μm)	溢流口直徑 (mm)	沉沙口直徑 (mm)	入口壓力 (MPa)
150	10-23	25-74	30-50	8-22	0.060-0.15
200	17-38	28-80	40-65	16-32	0.060-0.15
250	24-53	30-82	65-100	16-40	0.060-0.15
300	40-100	36-90	65-120	20-40	0.060-0.15
350	56-118	40-100	80-120	30-70	0.060-0.15
375	74-157	42-105	90-135	30-70	0.060-0.15
450	90-192	44-110	100-150	30-70	0.060-0.15
500	128-300	50-115	130-220	35-100	0.060-0.15
610	200-468	57-125	160-260	65-110	0.060-0.15
660	237-524	60-130	180-280	80-150	0.060-0.15
