產品簡介

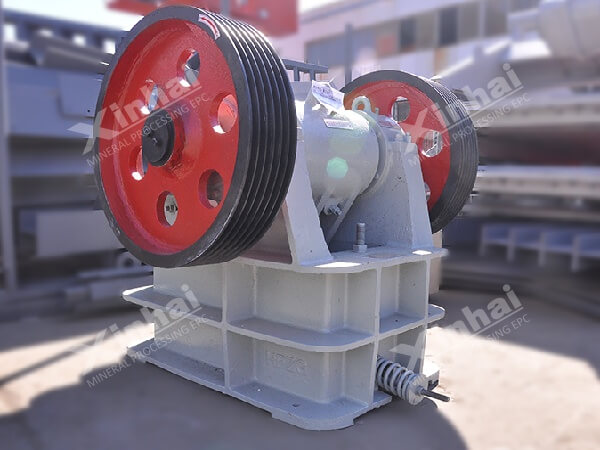

XHC系列顎式破碎機是全球范圍內廣受認可的高性能破碎設備，以創新的設計理念與優越的工藝質量，在冶金、礦山、建材、化工及水泥等行業的粗、中碎作業中表現優異。該機型采用高強度合金鑄鋼關鍵部件和精密球面滾動軸承，結合先進的破碎腔型與動力學優化技術，在應對堅硬、強磨蝕性巖石及各類再生資源物料時，能夠持續實現高運轉率、大處理量、高效破碎和低運行成本，為用戶提供穩定可靠且經濟耐用的破碎解決方案。

工作原理

通過動顎的周期性運動來破碎物料，在動顎繞懸掛中心軸向固定顎擺動的過程中，位于兩顎板之間的物料受到壓碎、劈裂和彎曲等作用，開始時壓力較小，使物料的體積縮小，物料之間互相靠近、擠緊，當壓力上升到超過物料所能承受的強度時，即發生破碎；當動顎離開固定顎板向相反方向擺動時，物料則靠自重向下運動。動顎的每一個周期性運動就使物料受到一次壓碎作用，并向下排送一段距離。經若干周期后，被破碎的物料便從排料口排出機外。

XHC顎式破碎機優勢

創新的模塊化設計與無焊接機架

XHC系列采用先進的模塊化結構，關鍵部件可獨立拆卸與替換，極大提高了維護效率與部件互換性。其機架為無焊接、可拆卸式設計，有效消除焊接應力集中問題，顯著增強設備在長期高負荷工況下的抗疲勞性與整體結構可靠性，延長整機使用壽命。

電機底座一體化設計

設備主體與電機座采用一體化結構，從根本上避免因設備持續振動引發的傳動系統錯位或損壞。這一設計不僅提升運行穩定性，還有助于降低對基礎建設的強度要求，減少土建成本，并大幅縮短現場安裝與調試時間，加快項目投產進度。

深V型破碎腔與運動軌跡優化

依托離散元物料破碎仿真與動力學分析，XHC系列優化出高效的深V型破碎腔型，科學匹配動顎運動軌跡與破碎沖程，增強對物料的咬合與破碎作用，實現更高破碎效率和良好粒形，同時合理控制慣性矩，保證設備運行更加平穩。

配重系統動力學平衡優化

通過專業的動力學仿真計算，對飛輪及配重進行精確平衡設計，顯著降低設備運轉時的不平衡慣性力，減輕對軸承和機架的沖擊，從而提升設備整體壽命，保障長時間連續運行的可靠性。

彈性減振基礎配置

推薦配套彈性減振基礎方案，可有效吸收和隔離設備傳遞至基礎的振動能量，不僅保護廠房結構，也進一步降低土建門檻與成本，尤其適用于對振動敏感或高層布置的生產線。

靈活快捷的排礦口調節方式

提供機械楔塊調整與液壓缸調整兩種排料口調節方案，用戶可根據檢修頻率與自動化需求進行選擇。兩種方式均具備操作簡便、定位準確、安全可靠的特點，可在短時間內完成間隙調整，提升整線作業靈活性與維護效率。

產品結構

產品FAQ

1、顎式破碎機安裝注意事項?

(1)由于顎式破碎機在工作時振動較大，應將機器安裝在混凝土基礎上，為了減少振動、噪聲以及對附近建、構筑物基礎的影響，在破碎機和混凝土基礎之間墊以硬木墊板、橡膠帶或其他減震材料。

(2)基礎的排礦槽要鋪設一層金屬板，并具有足夠的傾斜角度（應視物料的流動性來決定，不得小于50°），以免阻礙破碎后的產品順利排出。

(3)排料口尺寸大小應按所需要產品粒度進行調整。調整時，應松開T行螺栓和拉緊彈簧。利用起頂螺栓頂開調整座，插入或抽去相應厚度的墊片，然后退回起頂螺栓，調整座在動顎自重的作用下，緊貼在機架耳座上，同時將墊片組壓攏在一起。此后，調整彈簧預壓力，以確保機器工作時，使推力板與推力板墊緊貼。但預壓力不宜過大，只要不發生敲擊聲，最后鎖緊調整座。

2、空載試車注意事項有哪些？

(1)顎破機連續運轉2h，軸承溫升不得超過30℃。

(2)顎破機所有緊固件應牢固，無松動現象。

(3)飛輪、槽輪運轉平穩。

(4)顎破機所有摩擦部件無擦傷、掉屑和研磨現象，無不正常的響聲。

(5)顎破機排料口的調整裝置應能保證排料口的調整范圍。

3、鄂式破碎機常見的顎板斷裂原因有哪些？

顎式破碎機主要利用動顎的打擊能和顎板的反擊能達到破碎物料的目的，顎式破碎機的顎板在破碎過程中發揮了重要的作用，顎板的常見故障就是斷裂，在排除顎式破碎機生產廠家生產的顎板制作工藝不合格后，設備自身的故障可分為：顎式破碎機的排料口尺寸大小不符合規范，當有較大的物料進入破碎腔內時，負荷增加，顎板的負荷相應的提高；與肘板、肘板墊也有關，若肘板、肘板墊質量不合格，當有強大的沖擊力需要有自斷保護操作時，肘板不能發揮應用的自斷保護功能。

人為的因素：造成設備內部的拉桿彈簧使用一段時間后，張力失效且沒有及時的更換新彈簧裝置；偏心軸、軸承、緊定襯套和動顎裝配不合格，動顎在工作過程中發生了位移，并且與機身內壁護板發生碰撞斷裂；供料不均勻，如物料在破碎腔內有偏向或者下料斗傾斜角太大，動顎直接與物料接觸撞擊，加大了磨損打擊強度。

分析顎板斷裂的原因，在生產中應該盡量避免使顎板損壞，壽命縮短的不利因素，確保顎式破碎機正常運作才能大大提高生產效率。

4、顎式破碎機活動顎運動的特點？

(1)當顎板壓住物料時，活動顎板要部分地和物料作向下運動，這就產生一種促使物料向下移動力，從而加快了出料速度，提高了產量。實踐證明，復雜擺動顎式破碎機的產量較同規格的簡單擺動穎式破碎機要高20%-30%左右。

(2)活動顎上部的水平擺動量大于下部，使大塊物料易在上部得到破碎，整個顎板工作面積比較均勻，符合破碎原理，有利于顎板工作負荷的均勻性。

(3)由于卸料時活動顎下部有很大的向下垂直移動力，既能促進卸料，又能對已破碎的產品反復翻轉，減少了長片狀產品，并以立方體形狀的塊料卸出。在復雜擺動顎式破碎機中，物料除受到壓碎、劈碎和折碎外，還受到研磨作用，增加了物料的破碎力，也有利于生產能力的提高。

(4)由于活動顎的垂直位移大，加劇了物料與顎板間的摩擦，使顎板磨損較快。同時，加劇了過粉碎現象，故產生粉塵較大些。

(5)在破碎物料時，活動顎承受巨大的破碎力，部分作用到偏心軸和軸承上，尤以是大型復雜擺動式的作用力是很大的，因此，復雜擺動顎式破碎機通常制成中、小型。

技術參數
